雷達物位計是通過發射電磁波并接收反射波來測量物位。

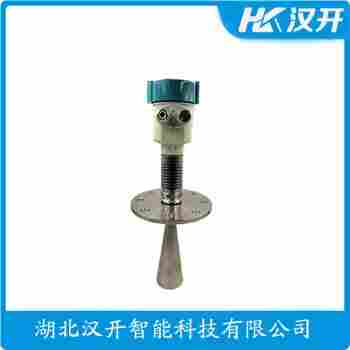

NR3100AF11AF1A2雷達液位計維護建議 漢開
1、雷達物位計的測量原理
能量很低的微波脈沖通過天線系統發出，經被測介質表面反射后，再被天線接收，經歷的時間通過電子部件處理得出介質與之間的距離，送DCS控制系統進行顯示、報警。微波從被發射－反射－接受的時間與到介質表面的距離成正比，關系為：D=CT/2。公式中：微波的傳輸速度C為常數，測出雷達物位計記錄微波經歷的時間T，可得出液面到雷達天線的距離D?？展薏鄣母叨菶減去雷達天線測距離D就可以得出實際液位的高度。如圖1所示：L=E-D。公式中：L表示槽罐實際液位；E表示槽罐自身高度；D表示雷達測量距離。
NR3100AF11AF1A2雷達液位計維護建議 漢開


2、雷達物位計的特點
①測量高度可以靈活更改，適宜多種不同高度槽罐測量
例如WWDLD80系列測量范圍在100m-70m內可以任意設置。測量范圍與雷達物位計的選型即天線有關。
②應用場合比較廣，可連續準確地測量
高頻雷達物位計作為非接觸式液位測量儀器，采用一體化設計，主要有金屬外殼、電子部件、天線系統組成，使用中不存在機械磨損。天線等關鍵部件采用高質量的材料，抗腐蝕能力強。雷達物位計采用的是發射、接收電磁波，在氧化鋁生產應用中，WWDLD80系列高頻雷達物位計發射出的微波脈沖無論各種被測介質都能夠反射，并且雷達物位計有棒式、多種喇叭式、纜式能夠應用在更復雜的工礦條件，不受高溫、泡沫、粉塵、蒸汽等的影響。故雷達物位計在惡劣條件下功效顯著，無論是有毒介質，還是腐蝕性介質，也無論是液體還是漿狀、固體介質，它都可以連續準確地測量。
③安裝、維護方便，操作簡單
雷達物位計質量輕，通過螺紋或法蘭連接安裝在槽罐的上面，可采用二線制的24VDC供電，功耗低、用電安全，一名維護人員就可操作、維護，并且能通過表頭顯示報警故障。根據模塊提示的錯誤代碼，維護人員能及時分析故障，予以排除，或者為降低成本也可以尋找?guī)讉€壞的雷達物位計，將里面的電子部件重新拼湊組裝。參數設定方便，如WWDLD80系列雷達物位計可通過顯示模塊調試設定，也可用的手操器或裝有WARE軟件和文件的計算機進行設定。
NR3100AF11AF1A2雷達液位計維護建議 漢開


NR3100AF11AF1A2雷達液位計是一款高性能的液位測量設備，廣泛應用于石油、化工、電力、食品等行業。以下是該產品的維護建議：
一、定期檢查
1. 定期檢查設備外觀，確保無損壞、松動等情況。
2. 檢查雷達液位計的接線是否牢固，避免因接線松動導致測量不準確。
二、維護保養
1. 保持設備周圍環境清潔，避免塵埃、油污等對雷達波傳輸造成干擾。
2. 定期檢查雷達波發射器和接收器之間的距離，確保其符合要求。
3. 定期檢查設備內部電路，確保電路連接良好，無短路、斷路等現象。
三、故障處理
1. 當雷達液位計出現測量誤差時，首先檢查設備安裝是否牢固，傳感器是否受到外部干擾。
2. 若故障依舊，可嘗試重新校準設備，或聯系*技術人員進行維修。
四、定期校準
1. 根據實際測量需求，定期對雷達液位計進行校準，確保測量精度。
2. 校準過程中，注意選擇合適的校準介質和校準點，確保校準結果的準確性。
之，NR3100AF11AF1A2雷達液位計在維護保養方面相對簡單，但需定期檢查、保養和校準，以確保設備正常運行。遵循以上建議，可延長設備使用壽命，提高測量精度。
