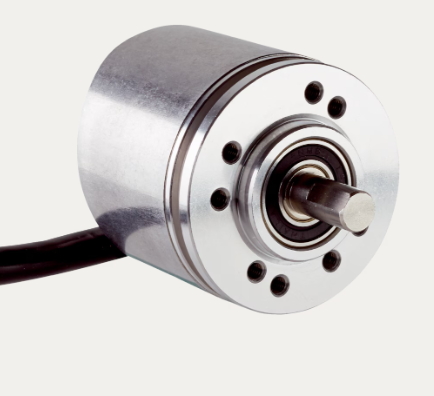

德國SICK施克增量編碼器

DBS36E-S3EL01024的技術規格

電磁兼容性 根據 EN 61000-6-2 和 EN 61000-6-3 標準（級別 A）

外殼防護等級 IP65

允許相對濕度 90 % (不允許凝結)

運行溫度范圍 –20 °C ... +85 °C, 按需提供 –35 °C ... +95 °C

儲存溫度范圍 –40 °C ... +100 °C, 無包裝

抗沖擊能力 100 g, 6 ms (EN 60068-2-27)

抗振能力 20 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)

連接類型 電纜, 8 芯, 通用, 3 m

供電電壓 7 ... 30 V

參考信號，數量 1

參考信號，位置 90°, 電氣，與 A 和 B 進行邏輯連接

極性反接保護 ?

輸出端短路保護 ? 1)

1) 只用當 Us 端和 GND 端正確連接時，短路保護才有效。.

機械規格 實心軸, 夾緊法蘭

軸直徑 6 mm

帶平面

直線軸承 12 mm

重量 + 150 g (帶連接電纜)

材料、軸 不銹鋼

材料，法蘭 鋁

材料、外殼 鋁

材料，電纜 PVC

啟動轉矩 + 0.5 Ncm (+20 °C)

工作轉矩 0.4 Ncm (+20 °C)

軸負荷

40 N (徑向) 1)

20 N (軸向)

工作轉速 6,000 min?1 2)

*工作轉速 ≤ 8,000 min?1 3)

轉動慣量 0.6 gcm2

軸承使用壽命 2 x 10^9 圈

角加速度 ≤ 500,000 rad/s2

1) 降低軸承使用壽命可達到更高值.

2) 在設計工作溫度范圍時需兼顧注意自發熱為 3.3 K / 1,000 rpm.

3) 不能連續運行。信號質量下降。.

MTTFD（平均致危失效前時間） 600 年 (EN ISO 13849-1) 1)

1) 本產品是標準產品，而不是一個按照機械指令制作的安全部件。計算基于組件的額定負荷、40°C 的平均環境溫度、8760 小時/年的使用頻率。所有電子故障均被視為危險故障。詳細信息請參見編號為 8015532 的文檔.
