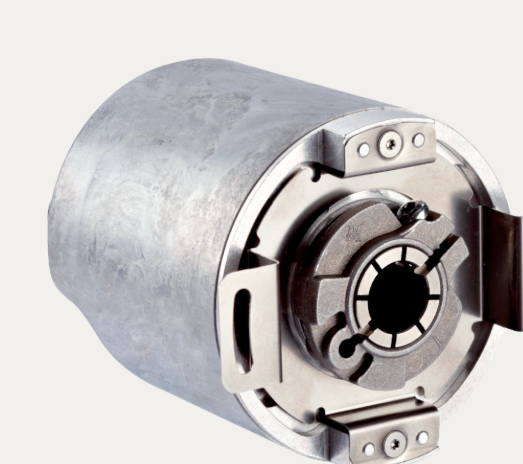

德國SICK測量編碼器AFM60A-BEIB018X12

AFM60A-BEIB018X12

訂貨號:1055326

AFM60A-BBEB018X12

訂貨號:1059059

AFM60A-BBIB018X12

訂貨號:1077495

AFM60A-BHIB018X12

訂貨號:1055328

AFM60A-BDIB018X12

訂貨號:1055325

AFM60A-BFIB018x12

產品資料

每圈步數（*分辨率） 262,144 (18 bit)

圈數 4,096 (12 bit)

*分辨率（每圈步數 x 圈數） 18 bit x 12 bit (262,144 x 4,096)

誤差限值 G 0.03° 1)

重復標準偏差 σr 0.002° 2)

1) 根據 DIN ISO 1319-1，上方和下方誤差限值情況取決于安裝情況，值適用于對稱情況，即上、下方向的偏差量相同.

2) 根據 DIN ISO 55350-13；68.3% 的測得值處于范圍內.

通訊接口 EtherNet/IP?

編碼器配置 V4.1 class3

數據傳輸率 10 Mbit/s, 100 Mbit/s

 的傳輸介質 CAT 5e 電纜

初始化時間 大約 10 s

RPI (requested packet interval) 5 ms ... 750 ms

參數

每圈步數

圈數

PRESET

計數方向

用于轉速計算的采樣率

速度值、加速度值和溫度值的輸出單位

可擴展限值輸出，如：位置范圍、速度、加速度、順時針/逆時針旋轉方向的啟動、旋轉方向變換、工作小時和軸移動 (Motion) 小時

圓軸功能

心跳

可用診斷數據低和*溫度

大速度

計數器電源

工作時間計數器電源/啟動

用于測量方向變化、動作數量 cw 動作數量 ccw 的計數器

方向變換次數

小和*工作電壓

單圈型和多圈型信號監控

DLR (Device Level Ring) ?

機械規格 盲孔空心軸

軸直徑 12 mm

軸特性 前置夾緊裝置

重量 0.2 kg

材料、軸 不銹鋼

材料，法蘭 鋁

材料、外殼 鋁

啟動轉矩 0.8 Ncm (+20 °C)

工作轉矩 0.6 Ncm (+20 °C)

允許靜態軸位移

± 0.3 mm (徑向)

± 0.5 mm (軸向)

允許動態軸位移

± 0.05 mm (徑向)

± 0.1 mm (軸向)

工作轉速 ≤ 6,000 min?1 1)

轉動慣量 40 gcm2

軸承使用壽命 3 x 10^9 圈

角加速度 ≤ 500,000 rad/s2
