型號NJ 313 ECP全新SKF圓柱型滾珠軸承

NJ 313 ECP

Single row cylindrical roller bearing, NJ design

單列圓柱滾子軸承設計用于承受徑向重載及高速的應用。 NJ 型軸承外圈兩側帶整體式擋邊，內圈一側帶擋邊，允許單向軸向位移。 一個重要特征是可分離式設計，這有助于安裝，軸承的各個部件可以互換。

徑向承載能力較高；低摩擦；使用壽命長；可對軸進行單向軸向定位；可分離設計

圓柱滾子軸承

NJ 313 ECP/C3

圓柱滾子軸承

NJ 313 ECP/C4

尺寸

孔徑65 mm

外徑140 mm

寬度33 mm

性能

基本額定動荷212 kN

基本額定靜負荷196 kN

參考轉速5 300 r/min

極限轉速6 000 r/min

SKF 性能等級SKF Explorer

屬性

軸承部件整套軸承

軸向位移能力一個方向上

列數1

定位特征，軸承外圈不帶

孔類型圓柱孔

保持架非金屬

法蘭數量，外圈2

擋邊數量，內圈1

活套法蘭無

徑向游隙CN

公差等級正常

涂層不帶

密封不帶

潤滑劑無

補充潤滑功能不帶

Indicative carbon footprint for new product8.3 kg CO2e

物流

產品凈重2.3 kg

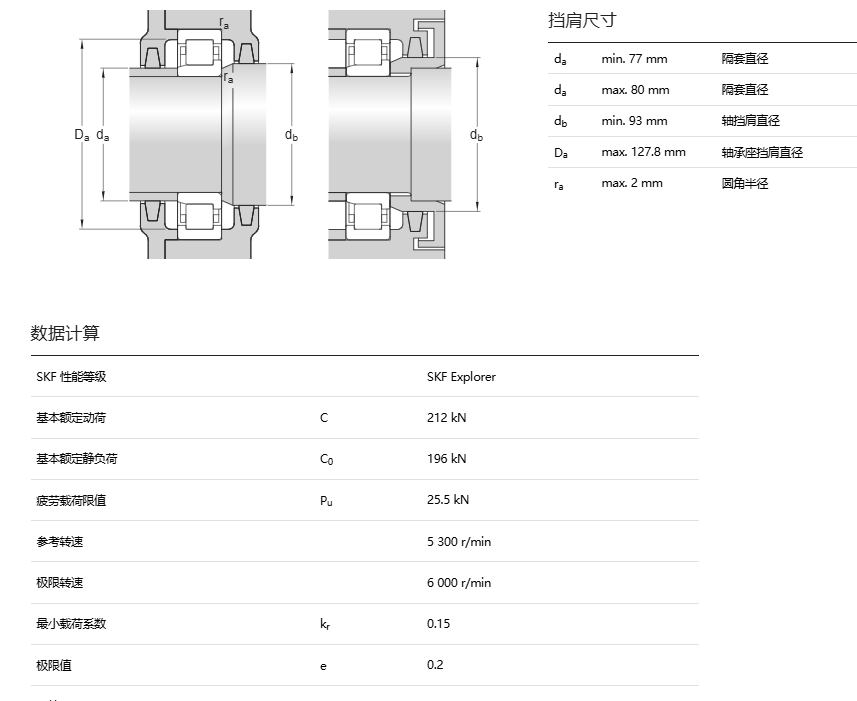

尺寸

d

65 mm

孔徑

D

140 mm

外徑

B

33 mm

寬度

d1

≈90.5 mm

內圈擋邊直徑

D1

≈117.5 mm

外圈擋邊直徑

F

82.5 mm

內圈滾道直徑

r1,2

min.2.1 mm

倒角尺寸

r3,4

min.2.1 mm

倒角尺寸

s

max.2.2 mm

允許軸向位移
