panametrics TMO2D 顯示和控制模塊

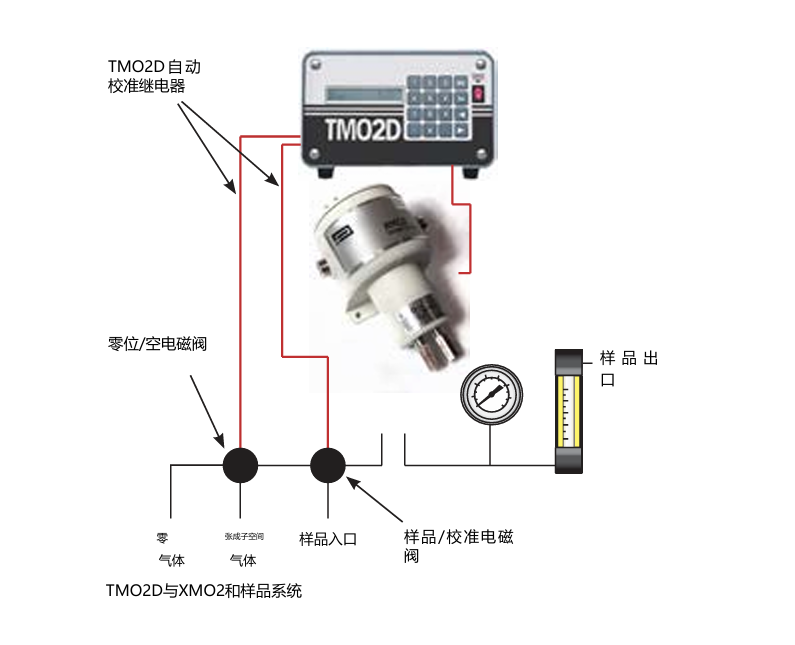

自動驗證/自動校準

TMO2D通過這一可選功能實現了長期、無需人工干預的操作。啟動后，TMO2D控制樣品系統中的電磁閥，將零氣體和范圍氣體輸送到變送器。隨后，TMO2D軟件會將校準氣體的讀數與出廠數據進行對比，以確保校準正確。如果需要調整，TMO2D會自動進行修正，并通過前面板顯示和報警觸點通知用戶。

應用

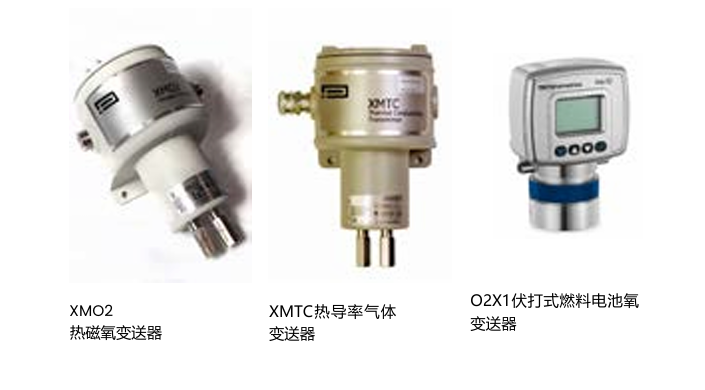

與以下設備配合使用的顯示器/控制器：

? XMO2熱磁氧變送器

? OXY.IQ伏打式燃料電池氧氣變送器

? XMTC導熱性氫氣/氣體變送器

? 任何其他4至20mA輸出變送器

特色

? 雙行24字符背光LCD

? 單或雙隔離，4至20mA輸出

? *多四個現場可配置的工藝報警

? 自動校準繼電器

TMO2D性能規范

系統準確度

參見發送器規格

電子顯示和輸出精度

±跨度的0.1%

環境溫度影響

±0.05%的滿量程，每°F（°C）

功能

模擬輸出

? 標準：單個、孤立的0/4至20mA，≤500Ω，12位分辨率，現場可編程

? 可選：雙通道，隔離式0/4至20mA，≤500Ω，12位分辨率，現場可編程

警報

? 標準：兩件C型SPDT，≤2A@115VAC，現場可編程，設定點分辨率0.01%，死區0.05%

? 可選：兩個氣密式繼電器，用于I類、2區危險（分類）場所

? 兩個標準或氣密密封繼電器，用于自動校準（autocal）

panametrics TMO2D 顯示和控制模塊

數字輸出

RS232C串行端口

顯示

雙行24字符背光LCD

模擬輸入

? 來自任意變送器的1個4至20mA輸入

? 可選的來自TMO2變送器電源的4至20mA輸入100/115/220/240 VAC ±10%，50/60 Hz，≤35 W可向發送器提供24 VDC，≤1A

溫度

? 工作溫度：

32°F至122°F（0°C至50°C）

? 儲存：

-4°F至158°F（-20°C至70°C）

尺寸

? 機架安裝：

5.25英寸x19英寸x9.25英寸(133毫米x 483毫米x235毫米）

? 工作臺支架：

5.25英寸×9英寸×9.25英寸(133毫米×229毫米×235毫米）

? 面板安裝尺寸：

5.25英寸x 9英寸x 9.25英寸(133毫米x 229毫米x 235毫米）

安裝方式

? 機架安裝：5.4lb（2.4kg）

? 工作臺支架：7.4lb（3.4kg）

? 面板支架：4.7磅(2.1千克）

? 通用：機架、工作臺、面板

? 非易燃：機架、面板；FM/CSAI類，第2分組，A、B、C和D組

歐洲合規

符合EMC指令2014/30/EU和LV指令（過電壓類別II，污染等級2 )2014/35/EU
