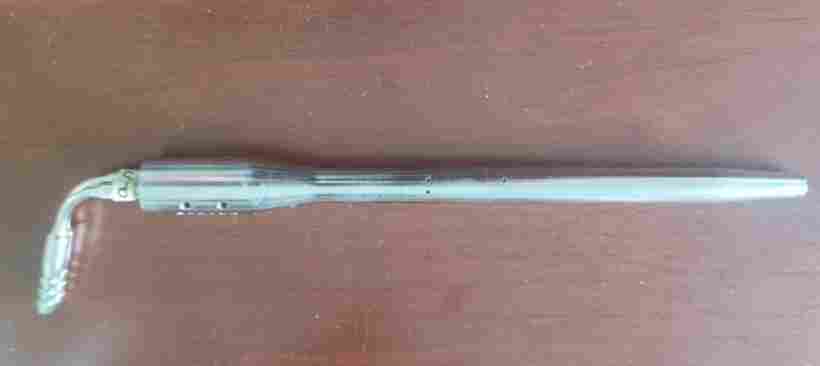

ZJG-02L型可加熱空速管說明書

1  概述

1.1  產品用途

空速管用于采集飛行過程大氣氣流的全壓、靜壓信息，并將全、靜壓傳遞到的全靜壓測量系統，由大氣機解算出飛行高度、空速。

1.2  產品外形尺寸

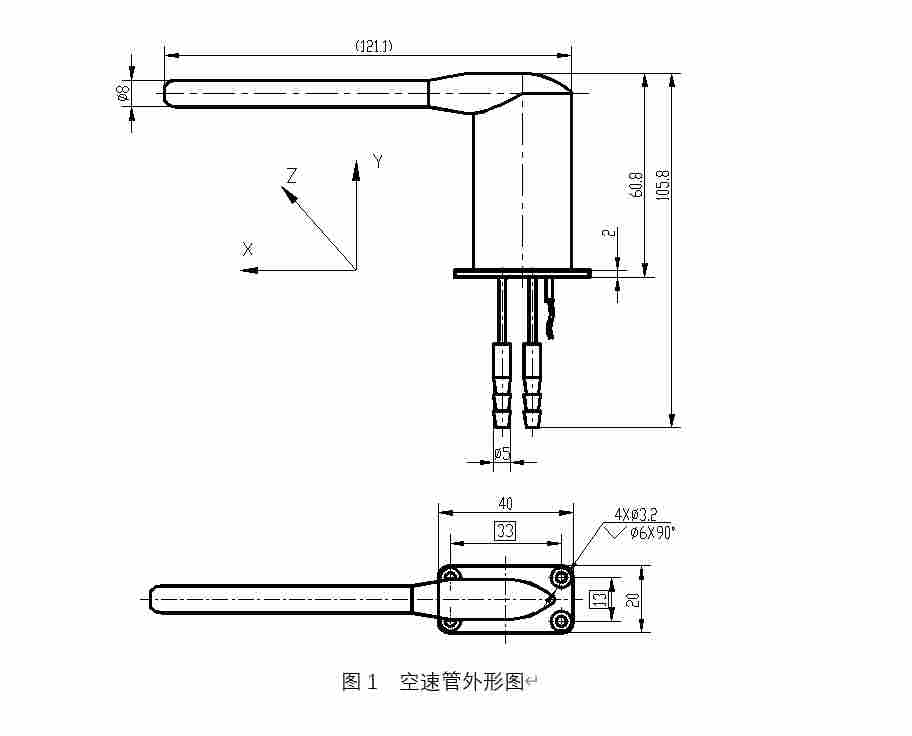

圖1  空速管外形圖

2  主要技術性能

a) 高度：0m～10000m（海拔高度）；

*飛行速度：850Km/h；

溫度：-45℃～+60℃；

b) 供電電壓：直流28V±10%；

加熱功耗：（冰水混合物中）50W～60W；

c) 絕緣強度：50MΩ/100V。

3  產品組成與工作原理

空速管由全、靜壓測量探頭和防冰加熱裝置及產品外殼等組成。

全、靜壓探頭用于采集飛行過程大氣氣流的全壓、靜壓信息，并通過引壓管將全、靜壓傳遞到的全靜壓測量系統，防冰加熱裝置用于防止探頭結冰堵塞引壓管，導致產品測量故障，實現防結冰功能。

4  安裝

4.1  開箱檢查及注意事項

a)       空速管包裝塑料袋完好，產品外觀無損傷；

b)       空速管和履歷本產品編號必須一致；

c)       所有附件符合裝箱清單。如有缺損，應及時通知制造廠家。

4.2  安裝

a)       通過 空速管法蘭盤上的四個安裝孔，用四只M3沉頭螺釘將空速管固定在飛機上，探頭口朝向機頭方向；

b)        空速管的兩根加熱引線在接到電源前，檢查兩引線間阻值應為12Ω±5Ω，以確定加熱裝置正常，在將兩根加熱引線在接到電源上，引線無正負極的區分。

4.3  注意事項

a)      產品安裝時，應仔細檢查全、靜壓測量孔是否堵塞，如出現堵塞現象，必須用高壓氣體將堵塞物吹出；

b)      產品在安裝使用過程中不能受力，嚴禁敲打、碰撞、沖擊，以防造成其結構變形，影響氣密性和測量精度；

c)      加熱防冰裝置用于飛機飛行時防冰，在地面檢查時，應盡量避免通電；若需要通電時，通電時間不得過1min，否則易將加熱裝置損壞；

d)      引出線是該產品重要組成部分，要特別小心維護，嚴禁拉扯引出線，以免影響加熱裝置正常工作。
