一、前言

針對ab plc的無線通xin需求，西安達泰提供適配其協議的無線模塊及組網方案，支持RJ45接口的無線Modbus TCP/IP數據傳輸，適用于工業自動化場景下的遠程監控、設備互聯及控制指令無線傳輸。以下是適配方案及具體使用步驟：

二、觸摸屏與ab plc無線通xin

下面以威綸通觸摸屏和2臺羅克韋爾AB820 PLC為例，介紹威綸通觸摸屏與多臺PLC的無線以太網通xin實現過程。在本方案中采用了ab plc模塊——DTD418MB，作為實現無線通訊的硬件設備。

三、接線方式

1. 觸摸屏與DTD418MB接線：
   用一根通訊線，一端接入DTD418MB的RJ45接口，另一端接入觸摸屏的RJ45接口。

2. PLC與DTD418MB接線：

3.


四、產品介紹

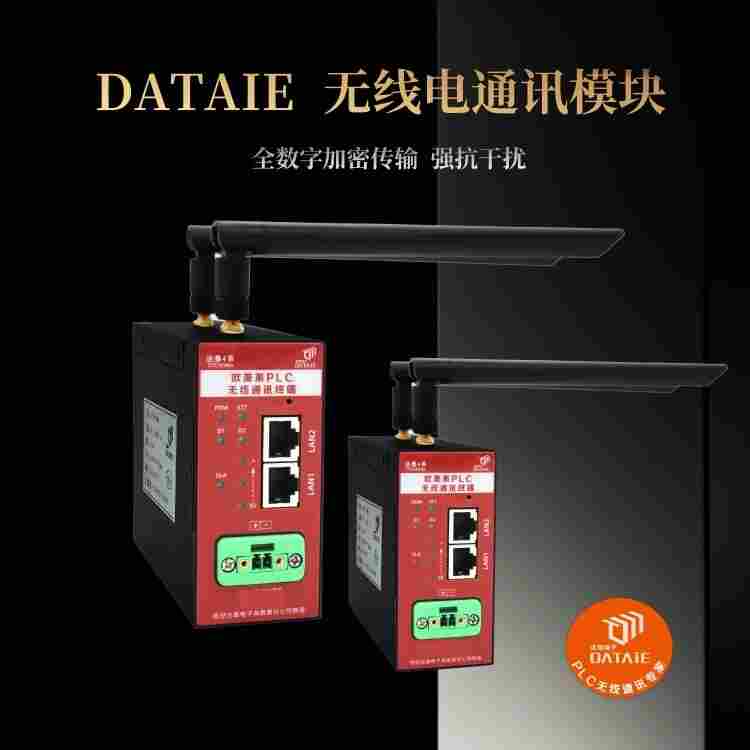

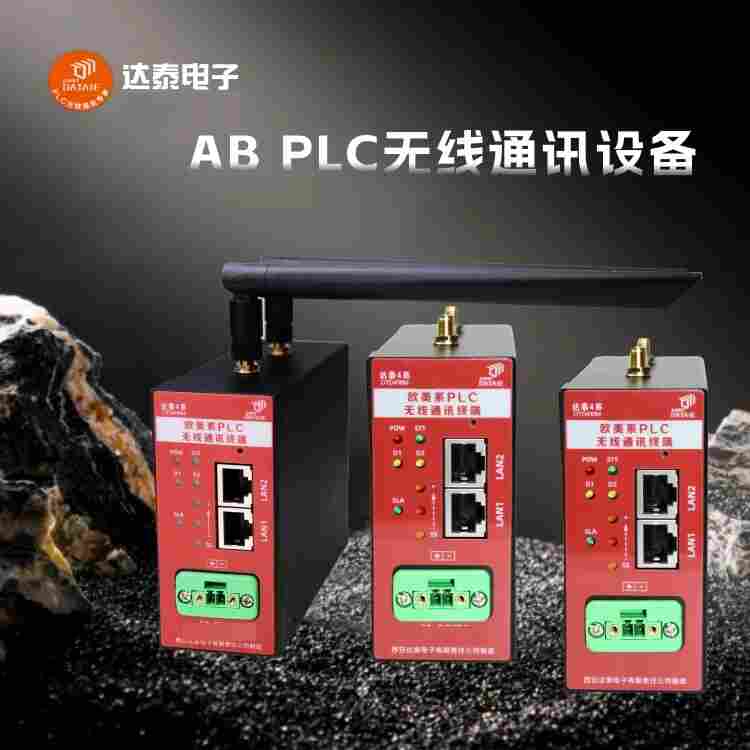

DTD418M 達泰歐美系PLC無線通訊終端，采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MIMO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。適用于西門子、施耐德、AB、ABB等歐美系PLC。

DTD418M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點（ PTP）和點對多點（ PTMP ）的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

五、產品選型

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

六、觸摸屏配置及PLC從站設置

1、系統參數設置

2、觸摸屏畫面制作

3、PLC從站設置：1號從站的I點、Q點設置

七、測試方法

1. 觸摸屏的指示燈可以實時監測PLC的輸入點狀態。
   2、觸摸屏的按鈕可以控制PLC的輸出點。

八、應用場景參考

適用于工廠內分散設備需要高速數據傳輸?shù)腶b plc組網，例如PLC與傳感器、觸摸屏、多PLC協同控制或與上位機系統的無線數據交互。

14. 組態王與ab plc無線交互

使用ab plc模塊，通過RJ45接口和ModbusTCP/IP協議，實現ab plc與組態王的無線以太網通xin，解決移動設備布線難題。

14. 多PLC協同控制

通過ab plc模塊構建無線以太網，連接多個AB PLC，實現車間設備的高速數據同步與集中監控。

九、結語

ab plc模塊具備強大的兼容性與組網能力，不僅能與ab plc實現無縫對接，還可與組態軟件、觸摸屏、工控機等設備進行無線自組網通訊，支持點對點、點對多點通xin模式。值得一提的是，它對其他主流PLC同樣友好，諸如西門子、施耐德等歐美系PLC，均能在該模塊支持下順暢組網通訊，為工業自動化系統集成提供了多元、便捷的選擇。

十、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，*之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入xin號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

十一、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的“智"造企業，產品具有“可靠、簡單、智能"的特點，能夠直接取代傳統線纜，實現工業數據xin號的無線傳輸。近20年間，達泰先后獲得多項發明，常年與國內top50高校進行產學研合作、水泥行業供應商，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障?，F(xiàn)已為國內外30000家工廠企業*實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命過5年以上。
